Svetlovody
Ak
máte miestnosť umiestnenú v strede budovy a nie
je tam možnosť zabudovať
klasické okno, potom je vhodným riešením svetlovod pre ktorý nie je prekážkou ani
priestor povaly. Špeciálnym potrubím ste schopný preniesť svetelné lúče zo strechy
domu až do Vašej izby. Naviac presvetlíte izbu zdravím slnečným svetlom a tým
výrazne upokojíte Váš zrak, čo sa prejaví nižšou únavou a vyššou výkonnosťou.

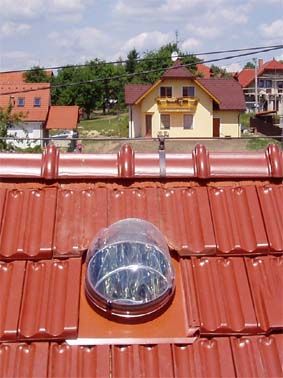

Obrázok hore vľavo: Kopula svetlovodu, základňa je v rovnakom prevedení ako
strešná krytina.
Obrázok hore v pravo a v strede vľavo: Potrubie svetlovodu prechádza priestorom povaly a prenáša svetelné lúče priamo do izby.
V strede na pravo spodná rada obrázkov: Výsledný efekt, denné svetlo je
privedené tam, kde z technických dôvodov nie je možne umiestniť klasické ani
strešné okno.
Popis výrobku
Svetlovody SunPipe a ODL sú nové revolučné systémy horného osvetlenia.
Týmto systémom sme schopný priviesť zdravé slnečné lúče do každého kúta
Vášho domu, alebo kancelárie, a to aj v prípade, že máte medzi strechou a stropom
veľký priestor a nie je možné zabudovať strešné okno. Základná svetelná rada je
tvorená špeciálnou kopulou na streche stavby, systémom potrubí z reflexnou plochou, pričom jeden až dva diely sú nastaviteľné kĺby, ktoré sa môžu nastaviť až do 45° uhla. Svetlo je smerované do miestnosti difúzorom, ktorý svojou konštrukciou rozptyľuje svetlo do celej miestnosti. Aby sa svetlovod mohol využívať aj za nedostatku slnečného svetla (ak je zamračené, v noci...) je možné zabudovať do spodnej časti svetelný zdroj (žiarovku), potom meníte svetlovod stiskom jedného vypínača na bežné interiérové svietidlo.
Svetlovody SunPipe - veľkosti a maximálne svetelné výkony
Svetlovody
svojou extrémne nízkou váhou nezaťažia
žiadnú konštrukciu stavby.
Svetlovody Sunpipe - základné informácie
Pre každú sadu sa dá dokúpiť predlžovací diel 61 cm.
Kĺby svetlovodu SunPipe sa dodávajú vo dvoch prevedeniach a to dvojsegmentové
so sklonom 30° a trojsegmentové so sklonom 45°. V základnej sade pre šikmé
strechy je kĺb so sklonom 30°, ktorý vo vačšine prípadov postačuje. Predlžovacie
diely a kĺby sa predávajú ako príslušenstvo.
Návrhy a použitie
ZÁRUKA NA SVETLOVODY SunPipe JE 25 ROKOV
Pri objednávani týchto produktov prostrednictvom e-mailu zadajte jeho kompletný názov a požadované rozmery.
klasické okno, potom je vhodným riešením svetlovod pre ktorý nie je prekážkou ani
priestor povaly. Špeciálnym potrubím ste schopný preniesť svetelné lúče zo strechy
domu až do Vašej izby. Naviac presvetlíte izbu zdravím slnečným svetlom a tým
výrazne upokojíte Váš zrak, čo sa prejaví nižšou únavou a vyššou výkonnosťou.
 |
 |
 |
 |
 |
 |
Obrázok hore vľavo: Kopula svetlovodu, základňa je v rovnakom prevedení ako
strešná krytina.
Obrázok hore v pravo a v strede vľavo: Potrubie svetlovodu prechádza priestorom povaly a prenáša svetelné lúče priamo do izby.
V strede na pravo spodná rada obrázkov: Výsledný efekt, denné svetlo je
privedené tam, kde z technických dôvodov nie je možne umiestniť klasické ani
strešné okno.
Popis výrobku
Svetlovody SunPipe a ODL sú nové revolučné systémy horného osvetlenia.
Týmto systémom sme schopný priviesť zdravé slnečné lúče do každého kúta
Vášho domu, alebo kancelárie, a to aj v prípade, že máte medzi strechou a stropom
veľký priestor a nie je možné zabudovať strešné okno. Základná svetelná rada je
tvorená špeciálnou kopulou na streche stavby, systémom potrubí z reflexnou plochou, pričom jeden až dva diely sú nastaviteľné kĺby, ktoré sa môžu nastaviť až do 45° uhla. Svetlo je smerované do miestnosti difúzorom, ktorý svojou konštrukciou rozptyľuje svetlo do celej miestnosti. Aby sa svetlovod mohol využívať aj za nedostatku slnečného svetla (ak je zamračené, v noci...) je možné zabudovať do spodnej časti svetelný zdroj (žiarovku), potom meníte svetlovod stiskom jedného vypínača na bežné interiérové svietidlo.
Svetlovody SunPipe
Tento
systém maximalizuje využitie slnečnej energie pri takmer
bezstratovom odraze svetelných lúčov.
Alumíniové potrubie je vo vnútri
ošetrené
superreflexnou vrstvou tvorenou takmer čistým striebrom,
čím je zaručený vysoký lesk a
odrážanlivosť povrchu až 98%.
VÝROBCA
GARANTUJE NA TÚTO LESKLÚ ODRAZOVÚ
PLOCHU
ZÁRUKU AŽ 25 ROKOV.
ZÁRUKU AŽ 25 ROKOV.
Tento systém
splňuje
požiadavky na kvalitu osvetlenia miestnosti s trvalým pobytom
osôb. Univerzálne základne umožňujú inštaláciu svetlovodu na akúkoľvek strešnú
krytinu, na základe objednávky je možné dodať aj základne na mieru z medi,
titanzinku alebo vo farebnom prevedení. Uzavretý systém udržuje konštantné
podmienky, zabraňuje kondenzácii vody a rovnomerne vyrovnáva teplotné rozdiely.
V lete teplo neprináša do vnútra objektu a v zime neodvádza teplo von z objektu.
Najširšia škála priemerov od 230 - 1000 mm zabezpečí najvhodnejší typ práve pre
Vás. Celkom číra kopula DIAMOND (patent no. 0200543.7) vyrobená z
polykarbonátu odoláva UV žiareniu a zabezpečuje smerovanie a násobenie svetelného toku do systému SunPipe. Úspora až 80% energie, kde sa musí celý deň svietiť.
osôb. Univerzálne základne umožňujú inštaláciu svetlovodu na akúkoľvek strešnú
krytinu, na základe objednávky je možné dodať aj základne na mieru z medi,
titanzinku alebo vo farebnom prevedení. Uzavretý systém udržuje konštantné
podmienky, zabraňuje kondenzácii vody a rovnomerne vyrovnáva teplotné rozdiely.
V lete teplo neprináša do vnútra objektu a v zime neodvádza teplo von z objektu.
Najširšia škála priemerov od 230 - 1000 mm zabezpečí najvhodnejší typ práve pre
Vás. Celkom číra kopula DIAMOND (patent no. 0200543.7) vyrobená z
polykarbonátu odoláva UV žiareniu a zabezpečuje smerovanie a násobenie svetelného toku do systému SunPipe. Úspora až 80% energie, kde sa musí celý deň svietiť.
Svetlovody SunPipe - veľkosti a maximálne svetelné výkony
| Typ | Štandardné Priemery |
Jasná
Letná Obloha 105 000 Lux |
Zatiahnutá
Letná Obloha 45 000 Lux |
Jasná
Zimná Obloha 20 000 Lux |
Osvetlená
Plocha |
| SP 230 | 230 mm | 420 Lux | 200 Lux | 70 Lux | 7,5 m2 |
| SP 300 | 300 mm | 740 Lux | 420 Lux | 210 Lux | 14 m2 |
| SP 450 | 450 mm | 1440 Lux | 740 Lux | 320 Lux | 22 m2 |
| SP530 | 530 mm | 1880 Lux | 930 Lux | 415 Lux | 40 m2 |
| Doplnkové priemery - iba na objednávku | |||||
| SP 750 | 750 mm | 3550 Lux | 1800 Lux | 900 Lux | 50 m2 |
| SP 1000 | 1000 mm | 6300 Lux | 3400 Lux | 1350 Lux | 70 m2 |
| 100W žiarovka | 170 lux | 170lux | 170lux | - | |
| Priemer | 230 mm | 300 mm | 450 mm | 530 mm |
| Sada pre plochú strechu | 2,72 kg | 3,86 kg | 7,12 kg | 7,55 kg |
| Sada pre šikmú strechu | 3,22 kg | 5,44 kg | 7,77 kg | 10,08 kg |
| Predĺženie 61 cm | 0,58 kg | 0,82 kg | 1,21 kg | 1,39 kg |
| Nastaviteľný kĺb 30° | 0,13 kg | 0,25 kg | 0,48 kg | 0,62 kg |
| Nastaviteľný kĺb 45° | 0,21 kg | 0,44 kg | 0,82 kg | 1,15 kg |
Svetlovody Sunpipe - základné informácie
Svetlovody
SunPipe sa dodávajú vo 2
základných sadách.
- Pre rovnú strechu: Dĺžka sady je 0,6 m, obsahuje iba 61cm diel. Neobsahuje kĺb!!!
- Pre šikmú strechu: Dĺžka sady je 1,5 m, obsahuje 1x kĺb 0 - 30° a 2x 61cm diel.
Pre každú sadu sa dá dokúpiť predlžovací diel 61 cm.
Kĺby svetlovodu SunPipe sa dodávajú vo dvoch prevedeniach a to dvojsegmentové
so sklonom 30° a trojsegmentové so sklonom 45°. V základnej sade pre šikmé
strechy je kĺb so sklonom 30°, ktorý vo vačšine prípadov postačuje. Predlžovacie
diely a kĺby sa predávajú ako príslušenstvo.
Návrhy a použitie
SunPipe
230 mm - vhodný
pre veľmi malé priestory napr.sprchy,wc,komory...
SunPipe 300 mm - Najpoužívanejší typ pre obytné priestory do 14 m2 ,chodby
široké 4 m.
Ďalšie použitie: predsiene, kuchyne, kúpeľne, obývacie miestnosti, menšie izby, štúdia...
SunPipe 450 mm - Excelentná účinnosť (tzv. "WAW EFEKT"), vhodné pre miestnosti do 22 m2
Ďalšie použitie: kancelárie, jednacie miestnosti, ordinácie, galérie, čakárne, učebne...
SunPipe 530 mm - Najčastejšie používaný v halách, skladoch, vhodné na veľké
miestnosti s vysokým stropom.
Ďalšie použitie: haly, telocvične, sklady, bazény...
SunPipe 750,900,1000 mm - Sú najvyššie rady svetlovodov vhodné do miest
s extrémnymi požiadavkami na osvetlenie, poprípade do veľkorozmerných hál.
SunPipe 300 mm - Najpoužívanejší typ pre obytné priestory do 14 m2 ,chodby
široké 4 m.
Ďalšie použitie: predsiene, kuchyne, kúpeľne, obývacie miestnosti, menšie izby, štúdia...
SunPipe 450 mm - Excelentná účinnosť (tzv. "WAW EFEKT"), vhodné pre miestnosti do 22 m2
Ďalšie použitie: kancelárie, jednacie miestnosti, ordinácie, galérie, čakárne, učebne...
SunPipe 530 mm - Najčastejšie používaný v halách, skladoch, vhodné na veľké
miestnosti s vysokým stropom.
Ďalšie použitie: haly, telocvične, sklady, bazény...
SunPipe 750,900,1000 mm - Sú najvyššie rady svetlovodov vhodné do miest
s extrémnymi požiadavkami na osvetlenie, poprípade do veľkorozmerných hál.
ZÁRUKA NA SVETLOVODY SunPipe JE 25 ROKOV
Pri objednávani týchto produktov prostrednictvom e-mailu zadajte jeho kompletný názov a požadované rozmery.
