Odsávacie turbíny SkyAxis
Vetranie je dôležitým faktorom ľudskej činnosti. Pravidelné vetranie odvádza nielen vzduch ale aj vodné pary, teplo ale vztvára aj dobré podmienky pre činnosť človeka.
Ventilačné turbíny SKYAXIS svojou činnosťou vztvárajú podtlak a tým efektívne odvádzajú vzduch z požadovaných priestorov. Veľmi výhodné sú na odvetrávanie strešných plášťov, stupačiek vbztových domov, skladových a výrobných hál a všade kde je treba zaistiť vetranie a výmenu vzduchu.
Ventilačné turbíny využívajú komínový efekt, ktorý je znásobovaný aj vetrom takže ich prevádzka je zadarmo. Veľmi nízke sú aj náklady na inštaláciu - montáž, kde sa jednoducho osadia a hotovo. Môže sa doplniť aj mechanickou klapkou,. Nepotrebuje prívod elektriny.
Vyrábajú sa štandardne z hliníka alebo nerezi. Nerezové sú ťažšie, preto potrebujú väčšiu silu vetra sú vhodné väčšinou ako komínové hlavice. Hliníkové sú ľahšie, lepšia účinnosť, všestrannosť, ale aj nižšia cena.
Po svojich cca 15 ročných skúsenostiach uprednostňujem ventilačné turbíny hliníkové SKYAXIS roymerov 300 alebo 500 mm, ktoré majú vysokú pevnosť dvojitým prelisovaním lamiel, čo zabezpečuje výborný odvod aj atmosferických zrážok (nezateká do vnútra) a sú opatrené veľmi odolnou 20 mm silnou vrstvou modifikovaného teflónu FCPC, tým zároveň neodrážajú slnečné lúče a nepôsobia rušivo pre okolie.
SKYAXIS ventilačné turbíny sú vybavené bezúdržbovými japonskými ložiskami NSK //http://www.nsk.com/
Dodávajú sa kompletné : ventilačná turbína, nastaviteľný krk a základňa.
Hoci je montáž veľmi jednoduchá doporučujeme je yveriť do rúk osobe, ktorá má skúsenosti a zabezpečí pri montáži bezpečnosť a zdravie osôb a majetku.
Ekonomická návratnosť je 3 - 10 mesiacov, prevádzka zadarmo.
Najlepšie ventilačné turbíny v pomere kvalita – cena, kde dvojité prelisovanie zabezpečuje odtok vody mimo otvor. Je vyrobená z hliníkového materiálu potiahnutého teflónovou vrstvou. Osadené sú tam bezúdržbové ložiská NGK. Vlastnosti ju predurčujú na namontovanie na každej streche kôli odvetraniu, aby sa netvorili plesne a huby vplyvom vlhkosti, lebo suché prostredie je zároveň dobrá izolácia. Samozrejme obzvlášť to platí pre stupačky bytových domov, kde je nutnosť odvetrania pre zdravé bývanie. Rýchla návratnosť investície v podobe ušetrenej energickej energie, odvetranie pachov a vlhkosti, a to aj do cca 1 roka.
Rozmery ventylačných turbín
| Typ | A(mm) | B(mm) | C(mm) | D(mm) | ExF(mm) | Lopatky |
| SkyAxis 300 | 300 | 335 | 435 | 80 | 450x450 | 20 |
| SkyAxis 500 | 500 | 525 | 635 | 190 | 750x800 | 32 |
| SkyAxis 600 | 600 | 625 | 755 | 215 | 850x850 | 32 |
| SkyAxis 680 | 680 | 780 | 880 | 260 | 1000x1000 | 36 |
| SkyAxis 800 | 800 | 925 | 960 | 295 | 1100x1100 | 42 |
Orientačná výkonová tabuľka
| Model | TR | 3 | 5 | 10 | ||||
| V | H | 10 | 20 | 10 | 20 | 10 | 20 | |
| SkyAxis 300 | 1 | 340 | 490 | 430 | 550 | 720 | 1050 | |
| 3 | 930 | 1080 | 990 | 1200 | 1090 | 1340 | ||
| 5 | 1480 | 1640 | 1490 | 1680 | 1670 | 1910 | ||
| SkyAxis 500 | 1 | 1090 | 1410 | 1230 | 1750 | 1570 | 2040 | |
| 3 | 2080 | 2246 | 2010 | 2420 | 2250 | 2860 | ||
| 5 | 3120 | 3220 | 3130 | 3440 | 3380 | 3770 | ||
TR - Teplotny rozdiel medzi
vnutornou a vonkajšiou teplotou
V - Rychlost vetra (m/s)
H - Vyska budovy (m)
V - Rychlost vetra (m/s)
H - Vyska budovy (m)
Odsávacie turbíny Lomanco
Ventilačné
turbíny Lomanco pracujú bez
motorického pohonu a plne
využívajú
energiu vzduchu. Pri odvetraní šachiet panelových domov využíva prirodzené
prúdenie vzduchu, keď teplota okolitého prostredia je nižšia ako teplota v interiéry
a súčasne prirodzeného ťahu v šachte spôsobeného rozdielom merných hmotností
vzduchu a výškou šachty.
Ventilačná turbína Lomanco zabezpečí plynulý odťah šachty, zamedzí spätnému
ťahu a tým prelínanie pachov jednotlivých domácností v panelovom dome.
Tieto turbíny sú vhodné nielen na odsávanie vzduchu ale aj vlhkosti, zápachu,
a sú vhodné všade tam kde je nutná pravidelná respektíve neustála výmena vzduchu.
ktorá sa nakondenzuje v strešnom plášti môže nepriaznivo pôsobiť na konštrukciu
strešného plášťa a celej strechy domu. Tieto turbíny zabezpečia to, že vzduch
v strešnom plášti sa bude neustále odsávať a s ním sa bude odsávať aj vlhkosť.
Tým sa obmedzí zahnívanie drevenej konštrukcie strechy a strešného plášťa a
korodovanie plechových striech, čím sa výrazne predĺži ich životnosť.
Na kondenzáciu najviac trpia plechové strechy.
Odvetranie šácht v panelových domoch
Každy panelový dom musí mať vyriešený systém odvetrávania kúpelní, toaliet
a kuchýň. Odvetranie je riešene ventilačnou šachtou, kde je na vyústení
umiestnená turbína Lomanco, ktorá nahradzuje elektrický ventilátor, ktorý je
často hlučný a poruchový. Doporučujeme v systéme odvetrania kombinovať
turbíny Lomanco a malé axiálne ventilátory. Na reguláciu sa používajú
uzatvárateľné mriežky na výstupoch z bytu.
Používane typy:
Pre účely odvetrávania šácht panelových domov sú vhodné len najväčšie
a zároveň najvýkonnejšie turbíny Lomanco typ BIB 14 (priemer 356 mm)!!!
Ostatné typy nedosahujú potrebné parametre a nesplňujú požiadavky
na odvetranie!!!
Odvetranie interiéru stavieb
Podkrovné, skladovacie, výrobné a ďalšie ľubovoľné priestory, kde musí byť
zabezpečená pravidelná výmena vzduchu, môžu byť takisto opatrené turbínou
Lomanco. K regulácii sa môže použiť regulačná klapka riadená ručne alebo
elektromotorom.
Ventilačné turbíny Lomanco - technické parametre
Ventilačné turbíny Lomanco - schéma a rozmery
TIB označuje iba samotnú hlavicu
BIB označuje kompletný výrobok (hlavica, nastaviteľný krk, štandardná základňa)
IB označuje iba samotnú hlavicu
GT označuje kompletný výrobok (hlavica, nastaviteľný krk, štandardná základňa)
ZÁRUKA NA VENTILAČNÉ TURBÍNY LOMANCO JE 15 ROKOV.
Uvedené výkonové parametre boli získane meraním v najmodernejšiom
aerodynamickom tunely firmy Lomanco za podmienok simulujúcich skutočné
použitie. Skúšky vykonala podľa najnovších vedeckých poznatkov
firma Ryan Engineering (Arkansas).
Turbíny Lomanco sú bezkonkurenčné z hľadiska v praxi overenou
životnosťou (vývoj od roku 1946) a sú súčasne najodolnejšie v deštrukčnom
teste verne simulujúcom pohyby vetra na streche v porovnaní
s turbínami na svetovom trhu.
Výrobca v priebehu času testoval rôzne materiály turbín a ako
najvýhodnejšie z hľadiska výkonu i životnosti doporučuje LOMANCO
iba hliník a ako ekonomickejšiu variantu pozinkované prevedenie turbín!
OSTATNÉ MATERIÁLY NEDOPORUČUJE!
Pri objednávani týchto produktov prostrednictvom e-mailu zadajte jeho kompletný názov a požadované rozmery.
energiu vzduchu. Pri odvetraní šachiet panelových domov využíva prirodzené
prúdenie vzduchu, keď teplota okolitého prostredia je nižšia ako teplota v interiéry
a súčasne prirodzeného ťahu v šachte spôsobeného rozdielom merných hmotností
vzduchu a výškou šachty.
Ventilačná turbína Lomanco zabezpečí plynulý odťah šachty, zamedzí spätnému
ťahu a tým prelínanie pachov jednotlivých domácností v panelovom dome.
Tieto turbíny sú vhodné nielen na odsávanie vzduchu ale aj vlhkosti, zápachu,
a sú vhodné všade tam kde je nutná pravidelná respektíve neustála výmena vzduchu.
Základné
spôsoby použitia odsávacích
turbín
Lomanco
Odvetranie
strešných plášťov

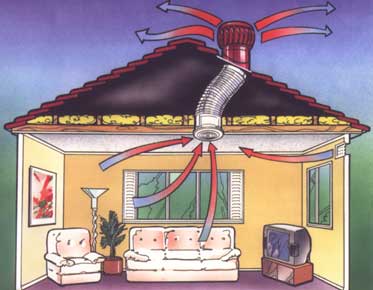

Každá strecha vyžaduje
kvalitný
vzdušný oplach strešného
plášťa. Vlhkosť ktorá sa nakondenzuje v strešnom plášti môže nepriaznivo pôsobiť na konštrukciu
strešného plášťa a celej strechy domu. Tieto turbíny zabezpečia to, že vzduch
v strešnom plášti sa bude neustále odsávať a s ním sa bude odsávať aj vlhkosť.
Tým sa obmedzí zahnívanie drevenej konštrukcie strechy a strešného plášťa a
korodovanie plechových striech, čím sa výrazne predĺži ich životnosť.
Na kondenzáciu najviac trpia plechové strechy.
Odvetranie šácht v panelových domoch
Každy panelový dom musí mať vyriešený systém odvetrávania kúpelní, toaliet
a kuchýň. Odvetranie je riešene ventilačnou šachtou, kde je na vyústení
umiestnená turbína Lomanco, ktorá nahradzuje elektrický ventilátor, ktorý je
často hlučný a poruchový. Doporučujeme v systéme odvetrania kombinovať
turbíny Lomanco a malé axiálne ventilátory. Na reguláciu sa používajú
uzatvárateľné mriežky na výstupoch z bytu.
Používane typy:
Pre účely odvetrávania šácht panelových domov sú vhodné len najväčšie
a zároveň najvýkonnejšie turbíny Lomanco typ BIB 14 (priemer 356 mm)!!!
Ostatné typy nedosahujú potrebné parametre a nesplňujú požiadavky
na odvetranie!!!
Odvetranie interiéru stavieb
Podkrovné, skladovacie, výrobné a ďalšie ľubovoľné priestory, kde musí byť
zabezpečená pravidelná výmena vzduchu, môžu byť takisto opatrené turbínou
Lomanco. K regulácii sa môže použiť regulačná klapka riadená ručne alebo
elektromotorom.
Ventilačné turbíny Lomanco - technické parametre
| Tabuľka pre výpočet odvetrania interiéru | |||
| TYP | 8 km/h | 13 km/h | 24 km/h |
| BIB 12 | 590 m3/h | 930 m3/h | 1750 m3/h |
| BIB 14 | 710 m3/h | 1200 m3/h | 2250 m3/h |
| GT 12 | 590 m3/h | 930 m3/h | 1750 m3/h |
| IB 8 | 165 m3/h | 295 m3/h | 565 m3/h |
| TIB 12 | 590 m3/h | 930 m3/h | 1750 m3/h |
| TIB14 | 710 m3/h | 1200 m3/h | 2250 m3/h |
| Tabuľka pre výpočet odvetrávania strešných plášťov (ks) | |||
| Vetraná plocha | IB 8 | BIB 12 a TIB 12 | BIB 14 a TIB 14 |
| 0 - 90 m3 | 3 | 2 | 2 |
| 90 - 140 m3 | 6 | 2 | 2 |
| 140 - 185 m3 | 9 | 3 | 2 |
| 185 - 230 m3 | 12 | 4 | 3 |
| 230 - 275 m3 | 12 | 4 | 3 |
| Minimálna plocha vstupných vetracích otvorov (cm2/ks) | |||
| Vetraná plocha | VT IB 8 | VT IB 12 | VT IB 14 |
| 0 - 90 m3 | 1006 | 1508 | 1508 |
| 90 - 140 m3 | 782 | 2346 | 2346 |
| 140 - 185 m3 | 689 | 2067 | 3100 |
| 185 - 230 m3 | 642 | 1927 | 2570 |
| 230 - 275 m3 | 768 | 2305 | 3072 |
| Základňa pre uchytenie ventilačnej turbíny | |
| Štandardná | na rovné strechy napr. rovný plech, šindľa... |
| Atipická | na pálenú kritinu |
| KRK - nastaviteľný podľa sklonu strechy | |
| VT GT 12 | sklon 0° - 27° |
| VT BIB a TIB | sklon 0° - 45° |
| Farebné prevedenie | bezfarebné (pozink, eloxovaný hliník) | Hnedá | Čierná | Biela |
Ventilačné turbíny Lomanco - schéma a rozmery
| Materiál | Veľkosť | Farba | Typové označenie |
| Hliník | 203 mm | eloxovaný Al | IB 8 |
| Pozink | 305 mm | pozink | GT 12 |
| Hliník | 305 mm | elox. Al, farba | BIB12 a BIB12c |
| Hliník | 356 mm | elox. Al, farba | BIB14 a BIB14c |
| Hliník | 305 mm | elox. Al, farba | TIB12 a TIB12c |
| Hliník | 356 mm | elox. Al, farba | TIB14 a TIB14c |
BIB označuje kompletný výrobok (hlavica, nastaviteľný krk, štandardná základňa)
IB označuje iba samotnú hlavicu
GT označuje kompletný výrobok (hlavica, nastaviteľný krk, štandardná základňa)
| Rozmerové označenie ventilačných turbín Lomanco | ||||
| TYP VT | ROZMER A | ROZMER B | ROZMER C | ROZMER D |
| IB 8 | 203 mm | 107 mm | - | 320 mm |
| GT 12 | 305 mm | 165 mm | 245 mm | 420 mm |
| BIB 12 | 305 mm | 195 mm | 250 mm | 440 mm |
| BIB 14 | 356 mm | 255 mm | 270 mm | 460 mm |
| TYP VT | ROZMER
E |
ROZMER
F |
ROZMER G | ROZMER H |
| IB 8 | 400 mm | - | - | - |
| GT 12 | 510 mm | 100 mm | 300
mm |
278 mm |
| BIB 12 | 510 mm | 100 mm | 300 mm | 278 mm |
| BIB 14 | 560 mm | 100 mm | 350 mm | 335 mm |
| TYP VT | Rozmer I | ROZMER J | ROZMER K | ROZMER L |
| IB 8 | - | 195 mm | 203 mm | 360 mm |
| GT 12 | 25 mm | - | - | - |
| BIB +ľ | 25 mm | - | - | - |
| BIB 14 | 30 mm | - | - | - |
ZÁRUKA NA VENTILAČNÉ TURBÍNY LOMANCO JE 15 ROKOV.
Uvedené výkonové parametre boli získane meraním v najmodernejšiom
aerodynamickom tunely firmy Lomanco za podmienok simulujúcich skutočné
použitie. Skúšky vykonala podľa najnovších vedeckých poznatkov
firma Ryan Engineering (Arkansas).
Turbíny Lomanco sú bezkonkurenčné z hľadiska v praxi overenou
životnosťou (vývoj od roku 1946) a sú súčasne najodolnejšie v deštrukčnom
teste verne simulujúcom pohyby vetra na streche v porovnaní
s turbínami na svetovom trhu.
Výrobca v priebehu času testoval rôzne materiály turbín a ako
najvýhodnejšie z hľadiska výkonu i životnosti doporučuje LOMANCO
iba hliník a ako ekonomickejšiu variantu pozinkované prevedenie turbín!
OSTATNÉ MATERIÁLY NEDOPORUČUJE!
Pri objednávani týchto produktov prostrednictvom e-mailu zadajte jeho kompletný názov a požadované rozmery.
